产品展示
江苏名业机械科技有限公司/ 产品展示

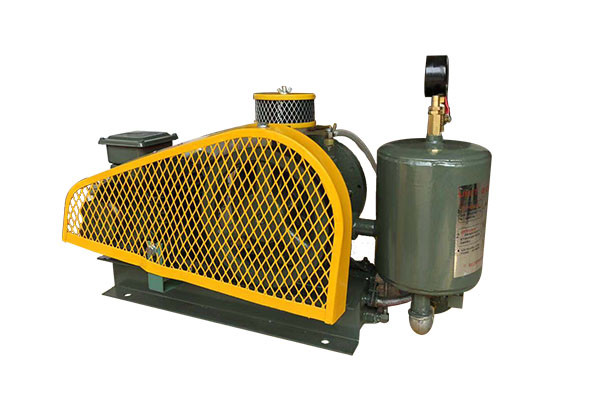

回转式鼓风机
时间:2018-10-30

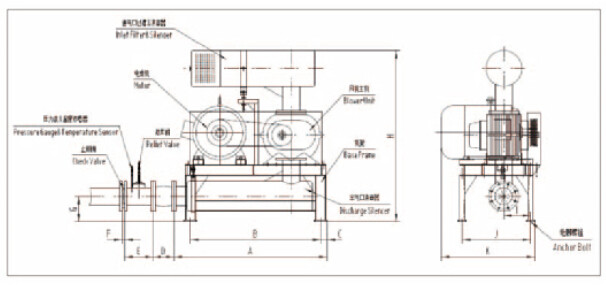

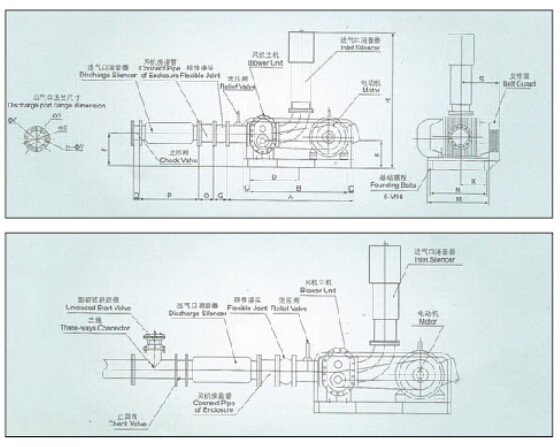

标准风机机组参考图

立式安装配管参考图

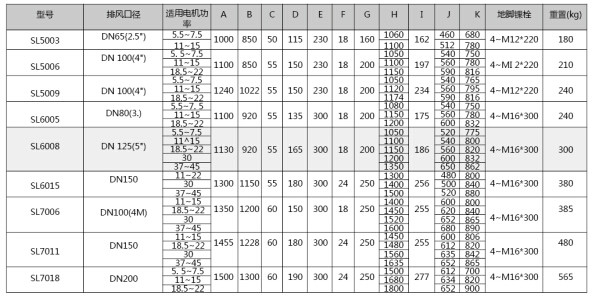

外形尺寸表


  图示尺寸仅供参考,不可用于施工.准确尺寸请以实物为准。标准附件包括:进、出气口消音器,底座,风机带轮,电机带轮,皮带,皮带眾压力表,温度计,泄压阀, 止回阀。审显中不包括电机审M.只包括标准附件重

外形尺寸表

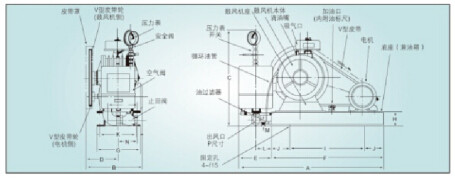

HC-S系列结构与工作原理

  鼓风机压力范围:0.1-0.5 kgf/cm2

  回转式鼓风机结构精巧,主要由下列六部分组成:电机、空气过滤器、鼓风机主机、空气室、底座(兼油箱)、滴油嘴。

  鼓风机靠汽缸内偏置的转子偏心运转,并使转子槽中的叶片之间的容积变化将空气吸入、压缩、吐出。在运转中利用鼓风机的压力差自动将润滑油送到滴油嘴,滴入汽缸内以减少摩擦及噪声,同时可减少汽缸内气体的回流。

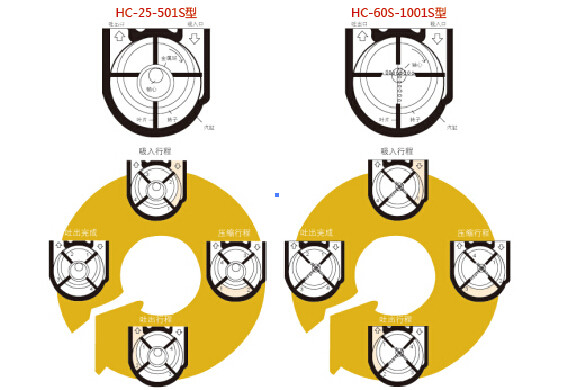

回转式鼓风机的构造与行程


用途

  水处理鼓风曝气      医院、实验室的污水搅拌曝气

  印刷行业的真空送纸    电镀槽、工业度水的搅拌曝气

  塑焊、吹风的气源供应   燃烧器的喷雾,玻璃工业及其它

特点

  噪声低、风量大、耗能省、运转平稳、安装方便

  抗负荷变化,风量稳定,附有空气室,散气平稳

  材质精良,结构巧妙,性能卓越

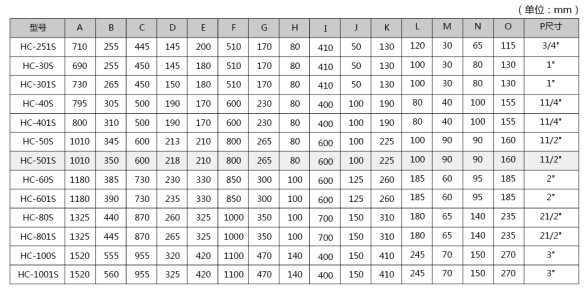

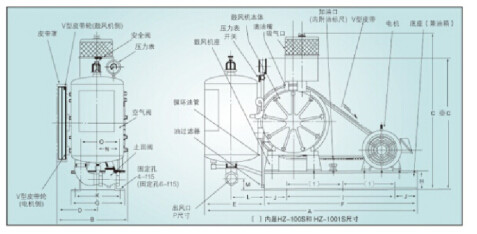

外形尺寸表


HC-251S-501S


HC-60S-1001S

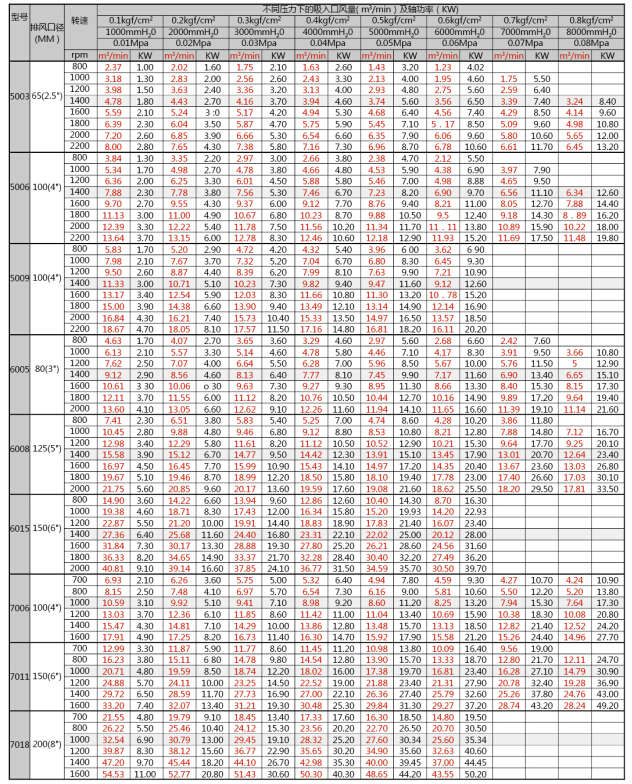

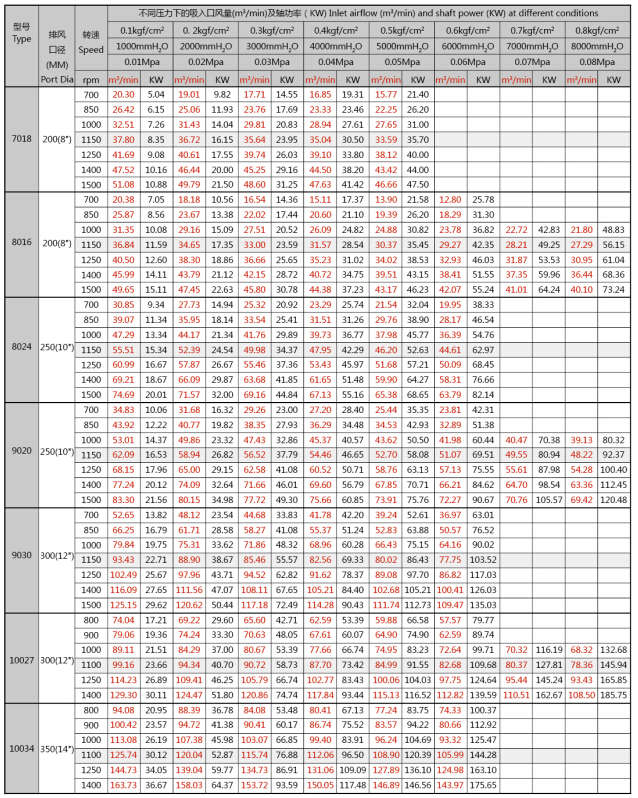

SL性能参数表


注:以上风机性能参数仅供参考,具体选型请联系公司总部当地经销商

SL性能参数表
