双油箱风机
时间:2018-10-30

工作条件及原理

  在两根相平行的轴上设有两个叶轮,叶轮与椭圆形机箱内孔面及各叶轮三者之间始终保持微小的间隙,由于叶轮 互为反方向匀速旋转,使箱体和叶轮所包围着的一定量的气体由吸入的_侧输送到排出的一侧。

  各支叶轮始终保持正确的相位,不会出现相互碰撞现象,因而可以高速化,不需要内部润滑,而且结构简单,运 转平稳,性能稳定,适用多种用途,已运用于广泛的领域。

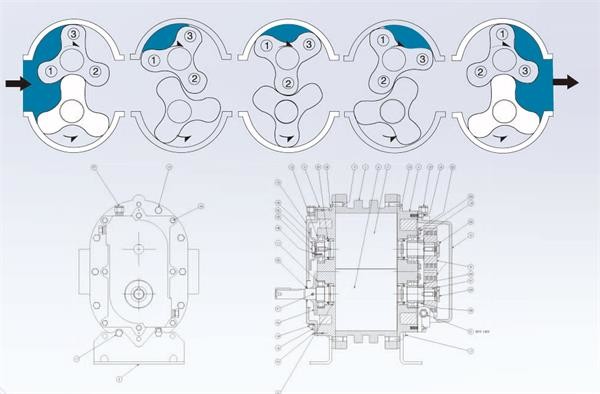

三叶转子工作示意图

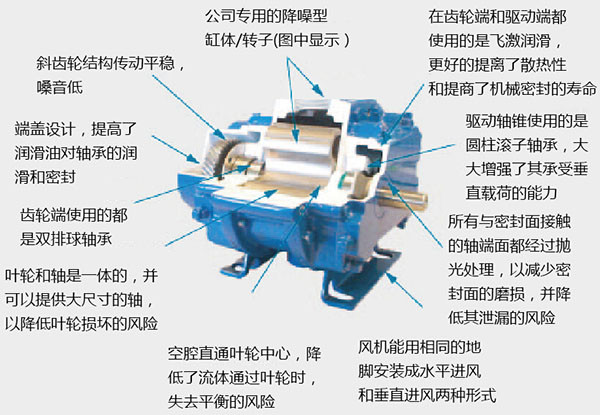

特点

  叶轮和轴采用整体铸造的结构形式,整体加工精度好。

  斜齿轮结构,传动比较平稳,噪音低;

  采用CR品牌的氟橡胶材料的油封及聚四氟乙稀材料的 迷宫式气封,耐磨性和耐高温性能好。

  齿轮端使用的都是双排球轴承,经久耐用;

  驱动端使用的是圆柱滚子轴承,

  大大増强了其承受垂直载荷的能力;

  利用Tuthill公司专用的降噪性缸体结构设计,

  降低了风机主机的噪音;

  安装形式多样性,风机能用相同的底脚安装成水平 进风和垂直进风两种形式,更能更换驱动轴的位置, 右轴或左轴驱动,上轴或下轴驱动;

  双油箱结构,在齿轮端和驱动端都是使用的飞溅润滑, 更好的提高了散热性和对轴承和齿轮的润滑效果;

机种选定

为选定计划所适用的风机,请尽可能详细联系如下事宜:

  1、用途:区别出鼓风用和真空用

  2、气体性质:气体名称、状态、温度 有无腐蚀性和爆炸性

    在混合气体的情况下请注明组成比和分子量

  3、压力:单位kgf/cm2,mmH2O,mmHg, Pa等 表压和绝对压力的区别 有无背压

  4、风量:单位m3/min 基准状态(N: 01、一个标准大气压,干燥气体的状态风量)

  标准状态(S: 201、一个标准大气压,相对湿度65%的状态风量)

  吸入状态(吸入温度压力,湿度的表示值)

以上三种风量可以换算。

如换算Q1为Q2时:

Q2=QrP1/P2*T2yT1

Q1 :绝对压力P1 ( mmH2O )绝对温度T1 ( K )状态的风量(m3/min )

Q2:绝对压力P2 ( mmH2O )绝对温度T2 ( K )状态的风量(m3/min )

  5、设置场地:室内、室外的区别:环境温度、有无危险场地;

  6、电机:型号、输出功率、极数、其它要求。

  7、驱动方式:联轴器、三角皮带

  8、其他:运转时间、是否需要附件和备件、涂漆颜色。

  9、规定压力的空气量的许用范围为±5%


典型应用:

地毯清洗  驱蚊装置  污水曝气  真空清洗

乳制品   物料输送  堆肥曝气

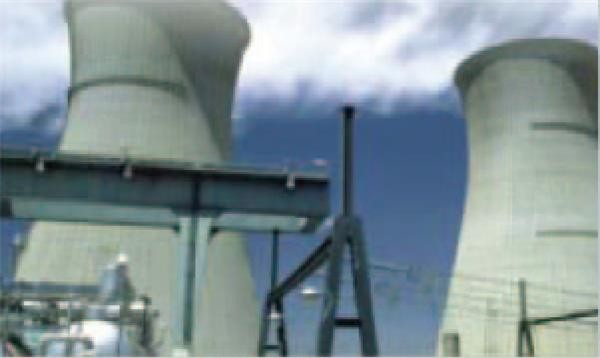

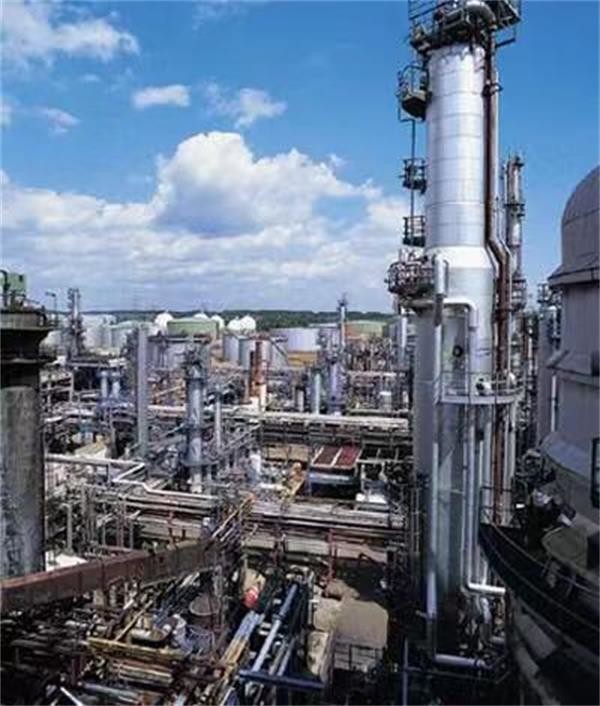

石油石化


粉末收集

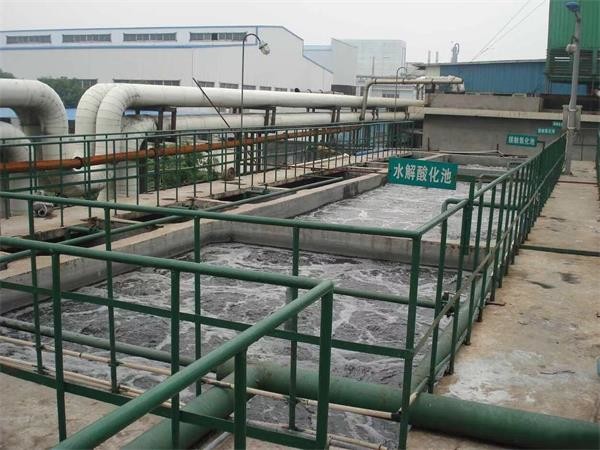

污水处理

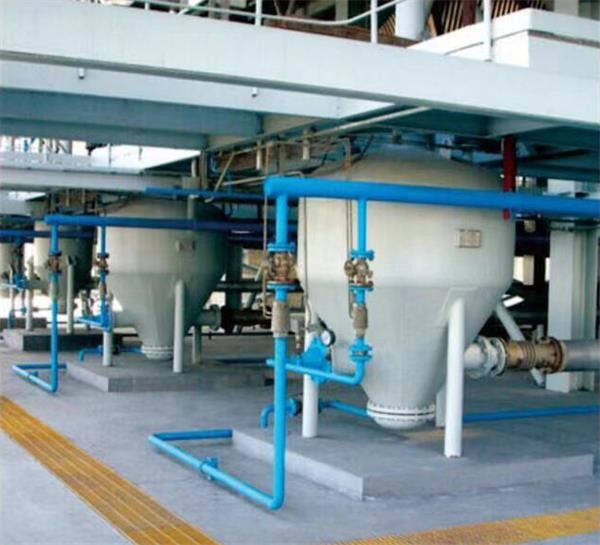

气力输送

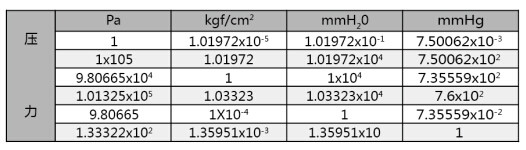

基本单位与其它压力单位的换算表

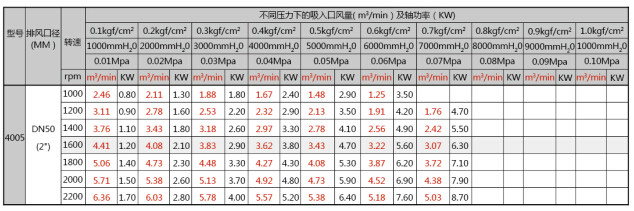

双油箱风机性能参数表

SL型 性能参数表


注:以上风机性能参数仅供参考,具体选型请联系公司总部当地经销商
